Mô phỏng luồng gió CFD 3D là gì và tại sao nó thay đổi cách thiết kế thông gió?

Mô phỏng luồng gió CFD 3D là phương pháp dùng mô hình tính toán để ước tính chuyển động của không khí trong một không gian ba chiều. Thay vì chỉ dựa vào kinh nghiệm hoặc bố trí thiết bị theo mặt bằng, đội ngũ thiết kế có thể xem xét luồng khí dự kiến trong mô hình công trình trước khi triển khai thực tế. Kết quả phụ thuộc vào dữ liệu đầu vào và giả định của mô hình, nên cần được diễn giải đúng phạm vi.

CFD 3D là gì?

CFD là viết tắt của Computational Fluid Dynamics, thường dịch là động lực học chất lưu tính toán. Phương pháp này sử dụng các mô hình toán học và năng lực tính toán để mô phỏng chuyển động của chất lưu, trong đó có không khí.

Trong mô phỏng CFD 3D, không gian được biểu diễn thành mô hình ba chiều và chia thành nhiều vùng tính toán nhỏ. Phần mềm giải các phương trình mô tả dòng khí dựa trên hình học, điều kiện vận hành và các giả định được thiết lập. Kết quả có thể được trình bày bằng hình ảnh về hướng chuyển động, vận tốc hoặc phân bố nhiệt độ của không khí, tùy thuộc vào bài toán và dữ liệu được đưa vào.

Đây là mô phỏng, không phải hình ảnh đo trực tiếp tại công trình. Vì vậy, kết quả thể hiện hành vi dự kiến của luồng khí trong các điều kiện đã đặt, chứ không tự động bảo đảm công trình sau khi lắp đặt sẽ vận hành giống hệt.

Mô phỏng luồng gió CFD 3D hỗ trợ thiết kế thông gió như thế nào?

CFD 3D giúp đội ngũ thiết kế xem xét cách không khí có thể lưu thông trong không gian, phát hiện sớm những vùng có nguy cơ lưu thông kém và so sánh các phương án bố trí thiết bị. Giá trị thực tế là cung cấp thêm cơ sở để đánh giá phương án trước khi thi công, không phải thay thế hoàn toàn việc khảo sát, tính toán kỹ thuật hoặc kiểm tra tại hiện trường.

Nhìn luồng khí trong không gian ba chiều

Mặt bằng 2D cho thấy vị trí thiết bị và ranh giới công trình, nhưng không mô tả đầy đủ cách luồng khí di chuyển theo chiều cao hoặc bị tác động bởi vật cản. Mô hình 3D có thể thể hiện mối liên hệ giữa thiết bị, kết cấu, máy móc và các khu vực sử dụng trong cùng một không gian.

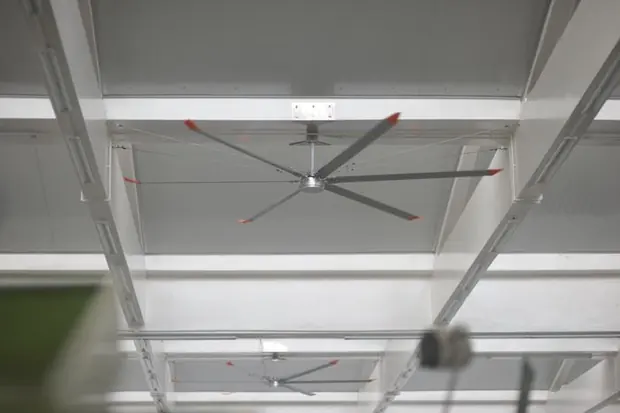

Cách nhìn này hữu ích khi đánh giá nhà xưởng, kho bãi, nhà thi đấu hoặc các công trình có trần cao, nơi điều kiện lưu thông không khí có thể khác nhau giữa các khu vực.

So sánh phương án trước khi triển khai

Người thiết kế có thể thay đổi vị trí hoặc cách bố trí thiết bị trong mô hình rồi chạy lại bài toán theo các điều kiện tương ứng. Việc so sánh các phương án trên cùng một bộ giả định có thể giúp xác định phương án nào cần được xem xét sâu hơn, thay vì quyết định chỉ dựa trên sơ đồ bố trí ban đầu.

Tuy nhiên, so sánh chỉ có ý nghĩa khi các phương án được thiết lập nhất quán. Nếu dữ liệu đầu vào hoặc điều kiện mô phỏng khác nhau, kết quả có thể không phản ánh riêng tác động của thay đổi bố trí.

Phát hiện khu vực cần xem xét thêm

Bản đồ mô phỏng có thể chỉ ra nơi luồng khí dự kiến yếu, nơi có thể xuất hiện vùng khí tù hoặc khu vực chịu ảnh hưởng đáng kể từ vật cản. Đây là tín hiệu để đội ngũ kỹ thuật kiểm tra lại phương án, điều kiện vận hành hoặc dữ liệu mô hình.

Một vùng được hiển thị là lưu thông kém trong mô phỏng không đồng nghĩa với việc đã xác định chắc chắn nguyên nhân ngoài thực tế. Cần đối chiếu kết quả với đặc điểm công trình và, khi cần, với phép đo hoặc kiểm tra tại hiện trường.

Quy trình mô phỏng thường cần những dữ liệu nào?

Độ hữu ích của mô phỏng phụ thuộc đáng kể vào chất lượng mô hình và dữ liệu đầu vào. Tùy bài toán, đội ngũ kỹ thuật có thể cần chuẩn bị:

• Hình học không gian: kích thước và hình dạng công trình, chiều cao trần, kết cấu lớn và vật cản có ảnh hưởng đến dòng khí.
• Bố trí thiết bị: vị trí, hướng thổi hoặc các thông tin vận hành phù hợp với thiết bị được mô phỏng.
• Điều kiện biên: thông tin mô tả không khí đi vào, đi ra hoặc các điều kiện tại ranh giới mô hình.
• Nguồn nhiệt và tải vận hành: nếu bài toán cần xem xét nhiệt độ, phải đưa các yếu tố liên quan vào mô hình theo dữ liệu có cơ sở.
• Giả định và mục tiêu phân tích: xác định cần đánh giá điều gì, chẳng hạn hướng lưu thông, phân bố vận tốc hay ảnh hưởng của một phương án bố trí.

Các thông số cụ thể cần lấy từ hồ sơ công trình, tài liệu kỹ thuật hoặc dữ liệu khảo sát phù hợp. Nếu thiếu dữ liệu, người thực hiện cần nêu rõ giả định thay vì trình bày kết quả như một dự báo chính xác tuyệt đối.

Những yếu tố quyết định độ tin cậy của kết quả

Một hình ảnh mô phỏng trực quan không tự chứng minh rằng mô hình chính xác. Trước khi dùng kết quả để ra quyết định, cần xem xét ít nhất các điểm sau:

1. Mô hình có đại diện cho công trình không? Hình học, vật cản và vị trí thiết bị cần được mô tả đủ sát với phạm vi đang phân tích.
2. Điều kiện vận hành có phù hợp không? Kết quả chỉ có ý nghĩa trong bối cảnh các điều kiện đã thiết lập; thay đổi cách vận hành có thể dẫn đến kết quả khác.
3. Các giả định có được ghi rõ không? Cần biết mô hình đã đơn giản hóa những gì và sử dụng dữ liệu nào.
4. Kết quả có được kiểm tra hợp lý không? Có thể cần đối chiếu với tính toán kỹ thuật, dữ liệu đo hoặc phương pháp kiểm chứng phù hợp với dự án.
5. Người đọc có hiểu đúng thang màu và đại lượng không? Màu sắc trong hình chỉ có ý nghĩa khi đi kèm chú giải, đơn vị và phạm vi kết quả tương ứng.

CFD 3D hỗ trợ quá trình đánh giá, nhưng không thay thế việc xác định yêu cầu thông gió, lựa chọn thiết bị phù hợp, thiết kế kỹ thuật hoặc nghiệm thu tại công trình.

CFD 3D và thiết kế thông gió truyền thống

Hai cách tiếp cận không nhất thiết loại trừ nhau. Kinh nghiệm thiết kế, tính toán kỹ thuật và khảo sát hiện trường cung cấp các dữ liệu và nhận định quan trọng; CFD có thể bổ sung góc nhìn trực quan về dòng khí trong những tình huống cần phân tích không gian phức tạp hoặc so sánh phương án.

Khía cạnh	Thiết kế dựa trên tính toán và kinh nghiệm	Bổ sung mô phỏng CFD 3D
Cách đánh giá	Dựa trên hồ sơ, tiêu chí thiết kế và nhận định chuyên môn	Thêm hình ảnh mô phỏng dòng khí theo mô hình và giả định đã chọn
So sánh bố trí	Có thể đánh giá qua bản vẽ và tính toán	Có thể mô phỏng các phương án để hỗ trợ đối chiếu
Giới hạn	Có thể khó hình dung trực quan luồng khí trong không gian phức tạp	Phụ thuộc vào dữ liệu đầu vào, giả định và cách diễn giải kết quả

Khi nào nên cân nhắc mô phỏng CFD 3D?

CFD có thể đáng cân nhắc khi công trình có hình học phức tạp, nhiều vật cản, yêu cầu đánh giá luồng khí tại các khu vực cụ thể hoặc cần so sánh nhiều phương án bố trí trước khi triển khai. Mức độ cần thiết phụ thuộc vào mục tiêu dự án, dữ liệu hiện có và chi phí thực hiện mô phỏng.

Với không gian rộng như nhà xưởng hoặc kho bãi, doanh nghiệp nên xác định rõ câu hỏi cần giải quyết trước khi yêu cầu mô phỏng. Ví dụ: khu vực nào cần cải thiện lưu thông không khí, điều kiện vận hành nào cần phân tích, và kết quả sẽ được dùng để so sánh những phương án nào. Một câu hỏi cụ thể giúp phạm vi mô phỏng rõ ràng hơn.

Câu hỏi thường gặp

CFD 3D có thể bảo đảm hiệu quả thông gió sau khi lắp đặt không?

Không. CFD 3D đưa ra kết quả dựa trên mô hình, dữ liệu và giả định đã thiết lập. Hiệu quả thực tế còn phụ thuộc vào điều kiện công trình và vận hành; cần đánh giá, kiểm tra phù hợp trước và sau khi triển khai.

Mô phỏng CFD có thay thế khảo sát tại công trình không?

Không nên xem mô phỏng là phương án thay thế hoàn toàn cho khảo sát. Dữ liệu thực tế giúp xây dựng và đánh giá mô hình phù hợp hơn; khi cần, kết quả mô phỏng cũng nên được đối chiếu với kiểm tra hoặc phép đo tại hiện trường.

Có thể dùng CFD để chọn vị trí thiết bị thông gió không?

CFD có thể hỗ trợ so sánh các phương án vị trí trong điều kiện mô phỏng đã xác định. Quyết định cuối cùng cần xét thêm yêu cầu kỹ thuật, điều kiện lắp đặt, vận hành và dữ liệu của thiết bị cụ thể.

Mô phỏng luồng gió CFD 3D giúp đội ngũ thiết kế hình dung và so sánh chuyển động không khí trong không gian trước khi triển khai phương án. Công cụ này có thể hỗ trợ phát hiện khu vực cần xem xét thêm, nhưng giá trị của kết quả phụ thuộc vào dữ liệu đầu vào, giả định và việc kiểm chứng phù hợp.
