Sải cánh 7,3 m thường được hiểu là đường kính quạt, đo từ đầu cánh bên này sang đầu cánh đối diện. Vì vậy, quạt có đường kính 7,3 m cần khoảng không gian lắp đặt phù hợp với kích thước đó; con số này không có nghĩa quạt làm mát được một khu vực có chiều rộng hoặc đường kính 7,3 m. Cũng không thể dựa riêng vào sải cánh để kết luận một nhà xưởng cần lắp bao nhiêu quạt.
Để chọn kích thước và số lượng quạt HVLS, doanh nghiệp cần xem xét đồng thời diện tích, chiều cao trần, cách bố trí mặt bằng, vật cản và mục tiêu lưu thông không khí. Bài viết dưới đây giải thích ý nghĩa của sải cánh 7,3 m và cách chuẩn bị thông tin để chọn phương án phù hợp.
Sải cánh 7,3 m là gì?
Trong cách gọi thông dụng, “sải cánh” của quạt HVLS thường chỉ đường kính quay của cánh quạt. Với kích thước 7,3 m, khoảng cách từ đầu mút cánh này đến đầu mút cánh đối diện là 7,3 m khi quạt vận hành.
Đây là kích thước của quạt, không phải thông số thể hiện trực tiếp diện tích phủ gió. Luồng không khí thực tế chịu ảnh hưởng của thiết kế quạt, tốc độ vận hành, chiều cao lắp đặt, kết cấu công trình và các vật cản như kệ hàng, máy móc hay vách ngăn. Vì vậy, không nên quy đổi đường kính quạt thành một diện tích làm mát cố định nếu chưa có dữ liệu thiết kế phù hợp.
Quạt có đường kính lớn hơn cũng không mặc nhiên là lựa chọn tốt hơn cho mọi nhà xưởng. Kích thước cần phù hợp với không gian lắp đặt và mục tiêu sử dụng, đồng thời phải được tính đến trong phương án bố trí tổng thể.

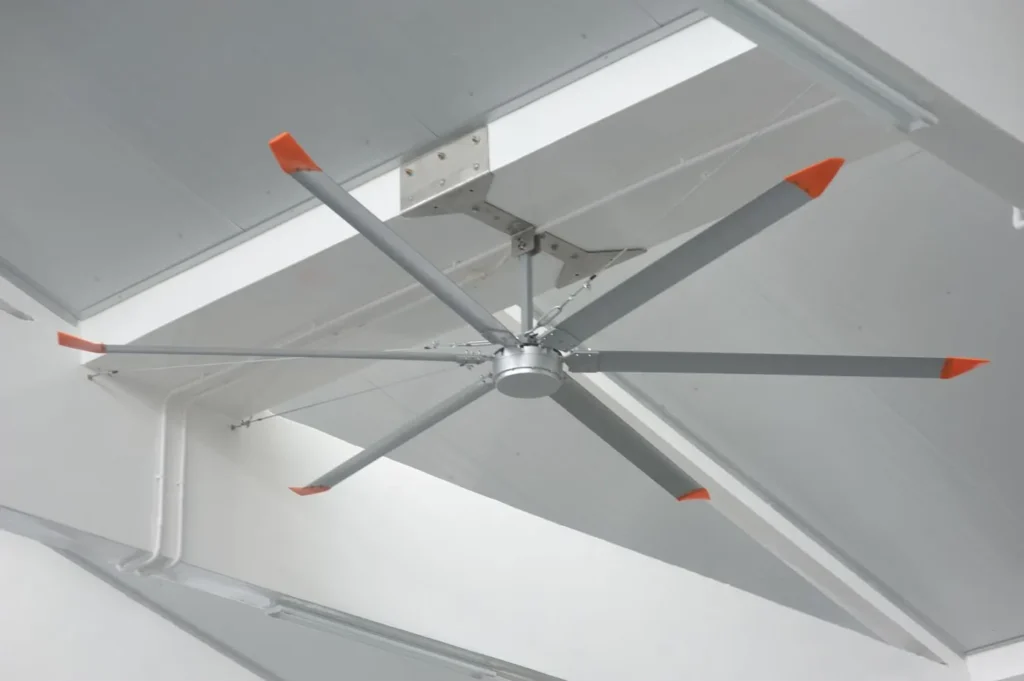

Quạt HVLS FANARO 7,3 m phù hợp với không gian nào?
Theo thông tin sản phẩm được cung cấp, model quạt trần HVLS FANARO FNR-C73V6 có đường kính 7,3 m, công suất 1,5 kW và lưu lượng gió được nêu là 14.900 m³/phút. Các thông số này cần được đối chiếu với tài liệu kỹ thuật chính thức của đúng model trước khi sử dụng trong hồ sơ tư vấn hoặc thiết kế.
Khi cân nhắc model đường kính 7,3 m, doanh nghiệp nên kiểm tra:
- Không gian lắp đặt: Có đủ khoảng trống cho quạt và khoảng cách an toàn theo yêu cầu kỹ thuật hay không?
- Chiều cao và kết cấu trần: Kết cấu có đáp ứng yêu cầu treo lắp của model hay không? Thông tin này cần được đơn vị chuyên môn xác nhận.
- Mặt bằng bên dưới: Máy móc, đèn, đường ống, kệ hàng hoặc thiết bị nâng hạ có ảnh hưởng đến vị trí lắp và luồng gió không?
- Mục tiêu sử dụng: Doanh nghiệp cần tăng lưu thông không khí cho toàn khu vực, hỗ trợ cảm nhận mát tại vị trí làm việc hay xử lý một vùng cụ thể?
- Phương án tổng thể: Một quạt kích thước lớn hay nhiều quạt nhỏ hơn phù hợp hơn còn phụ thuộc vào hình dạng mặt bằng và cách phân bố hoạt động trong nhà xưởng.
Các điểm trên là cơ sở để đánh giá ban đầu, không thay thế khảo sát và tính toán bố trí. Nếu thiếu bản vẽ hoặc dữ liệu công trình, chưa thể kết luận model 7,3 m có phù hợp hay xác định số lượng quạt chính xác.
Tham khảo các kích thước quạt trần HVLS FANARO
Thông tin sản phẩm được cung cấp liệt kê các model quạt trần HVLS FANARO như sau:
| Model | Đường kính | Công suất | Lưu lượng gió được cung cấp |
|---|---|---|---|
| FNR-C36V6 | 3,6 m | 0,35 kW | 5.500 m³/phút |
| FNR-C42V6 | 4,2 m | 0,5 kW | 8.200 m³/phút |
| FNR-C52V6 | 5,2 m | 0,8 kW | 11.500 m³/phút |
| FNR-C61V6 | 6,1 m | 1,5 kW | 14.200 m³/phút |
| FNR-C73V6 | 7,3 m | 1,5 kW | 14.900 m³/phút |
Bảng giúp doanh nghiệp hình dung các kích thước và thông số được cung cấp cho từng model; không nên dùng riêng bảng này để suy ra diện tích phủ gió, mức tiết kiệm điện hoặc số quạt cần lắp. Các giá trị cần được kiểm tra lại trong tài liệu kỹ thuật chính thức trước khi xuất bản hoặc dùng để lập phương án.
Cách chọn kích thước quạt HVLS cho nhà xưởng
1. Xác định mục tiêu cần giải quyết
Trước tiên, hãy làm rõ vấn đề chính của công trình: không khí lưu thông chưa đều, khu vực làm việc bí, hay cần hỗ trợ đối lưu không khí ở một số vùng nhất định. Mục tiêu càng cụ thể, việc đánh giá vị trí lắp và loại giải pháp càng có cơ sở.
2. Thu thập thông tin công trình
Diện tích sàn là một dữ liệu cần thiết nhưng chưa đủ. Để đánh giá kích thước và số lượng quạt, doanh nghiệp nên chuẩn bị:
- Chiều dài, chiều rộng và chiều cao nhà xưởng.
- Bản vẽ mặt bằng, vị trí cột và các khu vực sử dụng khác nhau.
- Vị trí máy móc, kệ hàng, đèn, đường ống và vật cản đáng kể.
- Khu vực cần ưu tiên lưu thông không khí.
- Điều kiện kết cấu và vị trí dự kiến lắp đặt.
- Thông tin về các hệ thống thông gió hoặc làm mát đang có, nếu có.
Nếu công trình có nhiều khu vực với hoạt động hoặc vật cản khác nhau, cần thể hiện rõ các khác biệt này thay vì chỉ cung cấp tổng diện tích.
3. Đánh giá kích thước theo mặt bằng và độ cao
Quạt đường kính lớn cần không gian lắp đặt tương ứng và vị trí phù hợp với luồng lưu thông không khí mong muốn. Mặt bằng dài, hẹp, có nhiều vách ngăn hoặc bố trí máy móc dày đặc có thể cần cách sắp xếp khác với một không gian mở có cùng diện tích.
Doanh nghiệp không nên chọn quạt chỉ bằng cách lấy diện tích chia cho một con số diện tích phủ gió chưa được xác nhận. Khoảng cách giữa các quạt, vị trí lắp và ảnh hưởng của vật cản cần được đánh giá theo thông số kỹ thuật và điều kiện thực tế của công trình.
4. Nhờ tư vấn xác định số lượng và vị trí lắp
Số lượng quạt cần thiết phụ thuộc vào phương án bố trí cụ thể, không chỉ vào diện tích sàn hay đường kính cánh. Để đưa ra đề xuất, đơn vị tư vấn cần đối chiếu dữ liệu công trình với thông số của model, yêu cầu lắp đặt và mục tiêu vận hành.
Trước khi chốt phương án, nên yêu cầu làm rõ căn cứ lựa chọn model, vị trí lắp, số lượng đề xuất và các điều kiện kỹ thuật liên quan. Nếu thiếu một trong các dữ liệu cần thiết, hãy ghi nhận phần đó để xác minh thay vì ước lượng như một kết quả chắc chắn.
Khi nào nên cân nhắc kích thước nhỏ hơn?
Model có đường kính nhỏ hơn có thể đáng xem xét nếu mặt bằng bị chia thành nhiều khu vực, không gian lắp đặt hạn chế hoặc doanh nghiệp cần phương án bố trí linh hoạt. Tuy nhiên, không thể kết luận rằng nhiều quạt nhỏ luôn phù hợp hơn một quạt lớn; lựa chọn cần dựa trên bản vẽ, vị trí làm việc, vật cản và thông số từng model.
Ngược lại, cũng không nên chọn model lớn chỉ vì muốn giảm số lượng quạt. Một phương án phù hợp cần cân bằng yêu cầu lắp đặt, phân bố luồng không khí và điều kiện vận hành của công trình.
Câu hỏi thường gặp
Quạt có sải cánh 7,3 m có bán kính 7,3 m không?
Không. Nếu “sải cánh” được dùng để chỉ đường kính, bán kính hình học tương ứng bằng một nửa đường kính. Tuy nhiên, bán kính hình học không phải bán kính phủ gió; không nên dùng phép tính này để xác định diện tích làm mát.
Nhà xưởng có diện tích lớn thì có nên chọn quạt 7,3 m?
Chưa thể kết luận chỉ từ diện tích. Cần xem thêm chiều cao, hình dạng mặt bằng, vật cản, kết cấu lắp đặt và mục tiêu sử dụng, sau đó đối chiếu với tài liệu kỹ thuật và phương án bố trí.
Có thể tự tính số lượng quạt chỉ từ diện tích sàn không?
Không nên. Diện tích sàn không phản ánh đầy đủ cách luồng không khí di chuyển trong công trình. Cần thêm dữ liệu về mặt bằng, độ cao, vị trí lắp và vật cản để đánh giá số lượng, khoảng cách và cách bố trí.
Kết luận
Sải cánh 7,3 m là đường kính của quạt, không phải diện tích phủ gió hay căn cứ đủ để tính số quạt cho nhà xưởng. Model FNR-C73V6 được cung cấp với đường kính 7,3 m; doanh nghiệp cần kiểm tra thông số chính thức và đánh giá điều kiện công trình trước khi lựa chọn.
Để nhận tư vấn giải pháp phù hợp, doanh nghiệp nên chuẩn bị bản vẽ hoặc kích thước nhà xưởng, chiều cao trần, vị trí vật cản và khu vực cần ưu tiên. Liên hệ FANARO theo thông tin liên hệ chính thức để trao đổi về phương án khảo sát và tư vấn.
