Muốn thay đổi tốc độ quạt HVLS không đồng nghĩa với việc có thể chọn bất kỳ biến tần, remote hay BMS nào để kết nối. Phương án phù hợp phụ thuộc vào động cơ, bộ điều khiển và giao diện được hỗ trợ trên đúng model, đồng thời phải đáp ứng cách doanh nghiệp cần vận hành. Dưới đây là cách phân biệt các lựa chọn và chuẩn bị yêu cầu kỹ thuật trước khi tích hợp.

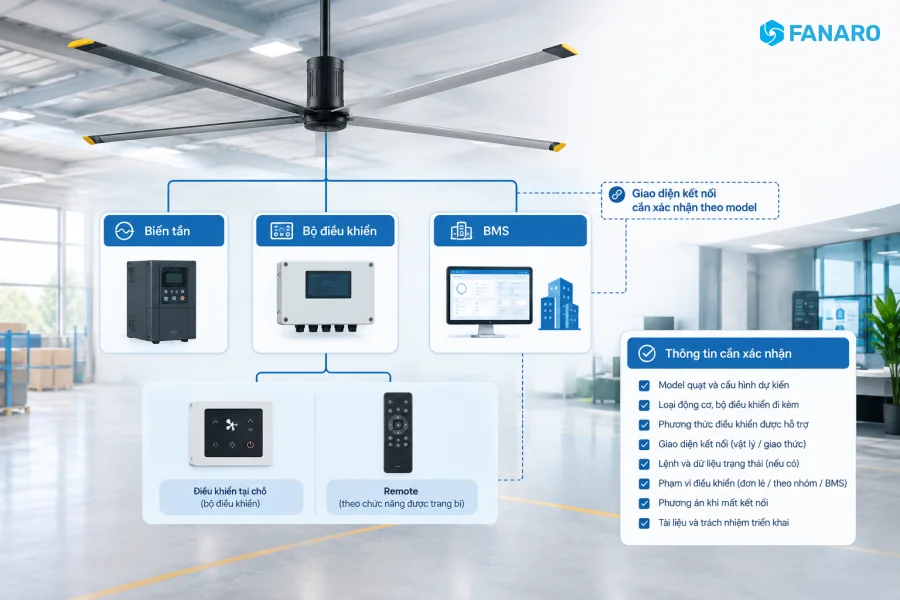

Điều khiển bằng biến tần, remote và BMS khác nhau ở đâu?
Ba khái niệm này thường được nhắc cùng nhau nhưng không đảm nhiệm cùng một vai trò. Biến tần là một phương án điều khiển động cơ cần được xác nhận tương thích; remote phục vụ thao tác theo chức năng của sản phẩm; còn BMS là lớp quản lý ở cấp công trình. Chúng có thể cùng xuất hiện trong một hệ thống, nhưng không mặc định thay thế hoặc kết nối trực tiếp được với nhau.
Biến tần: cần xác nhận tương thích với động cơ và bộ điều khiển
Biến tần thường được xem xét khi cần điều khiển hoạt động của động cơ bằng thiết bị điện tử. Tuy nhiên, không thể chỉ dựa vào tên gọi “quạt HVLS”, công suất hoặc mong muốn thay đổi tốc độ để kết luận rằng có thể lắp một biến tần rời. Loại động cơ, thiết kế bộ điều khiển và hướng dẫn của nhà sản xuất đều cần được kiểm tra trên cấu hình cụ thể.
Điều này đặc biệt quan trọng khi quạt sử dụng một cấu hình truyền động riêng. Chẳng hạn, thông tin thương hiệu FANARO nêu công nghệ PMSM Direct Drive; riêng dữ kiện này chưa đủ để kết luận một biến tần ngoài bất kỳ có thể điều khiển quạt. Doanh nghiệp nên yêu cầu xác nhận bằng tài liệu hoặc từ nhà cung cấp trước khi chọn thiết bị, thay vì tự suy ra khả năng tương thích.
Remote: thao tác theo chức năng được trang bị
Remote là phương thức điều khiển tại chỗ hoặc từ vị trí thao tác phù hợp với thiết kế của sản phẩm. Chức năng thực tế có thể khác nhau giữa các dòng và cấu hình, vì vậy cần kiểm tra tài liệu model để biết remote hỗ trợ những thao tác nào.
Không nên mặc định remote có thể điều khiển theo nhóm, lập lịch, gửi trạng thái về trung tâm hoặc kết nối trực tiếp với BMS. Nếu nhu cầu chỉ là thao tác tại khu vực sử dụng, cần xác nhận chức năng của bộ điều khiển đi kèm. Nếu cần điều khiển tập trung hay giám sát, đó là yêu cầu tích hợp riêng cần được làm rõ.
BMS: lớp quản lý ở cấp hệ thống công trình
BMS (Building Management System) là hệ thống quản lý các thiết bị và hoạt động liên quan trong công trình. Với quạt HVLS, việc kết nối BMS có thể được xem xét khi doanh nghiệp muốn quản lý thiết bị từ một hệ thống trung tâm. Tuy nhiên, khả năng giám sát hoặc gửi lệnh nào phụ thuộc vào giao diện thực tế và phạm vi được nhà sản xuất hỗ trợ.
Vì vậy, yêu cầu “tích hợp BMS” cần được cụ thể hóa: hệ thống cần bật/tắt, điều chỉnh tốc độ, nhận trạng thái hay thực hiện một tổ hợp chức năng nào khác? Chỉ sau khi xác định yêu cầu và giao diện được hỗ trợ mới có thể đánh giá phương án tích hợp. Không nên mặc định rằng có remote đồng nghĩa với việc quạt đã sẵn sàng kết nối BMS.
Cần kiểm tra gì trước khi tích hợp điều khiển tốc độ quạt HVLS?
Tính tương thích không thể kết luận chỉ từ cụm từ “quạt HVLS” hoặc yêu cầu “kết nối BMS”. Thông tin cần thiết phải gắn với đúng model và cấu hình dự kiến, để các bên thống nhất thiết bị, chức năng và phạm vi công việc trước khi thiết kế.
Thu thập thông tin của model và bộ điều khiển
Trước tiên, ghi nhận mã model, loại động cơ, bộ điều khiển đi kèm và tài liệu kỹ thuật áp dụng cho cấu hình dự kiến. Nếu cùng một dòng sản phẩm có nhiều cấu hình, cần yêu cầu nhà cung cấp xác nhận dữ liệu tương ứng với lựa chọn thực tế, không dùng thông tin của model khác để suy ra.
Sau đó, làm rõ phương thức điều khiển được hỗ trợ. Hỏi cụ thể liệu cấu hình cho phép điều chỉnh tốc độ hay chỉ hỗ trợ những thao tác khác; thiết bị cần dùng là bộ điều khiển đi kèm hay có thể tích hợp thiết bị bổ sung. Đây là các câu hỏi cần được xác nhận, không phải tính năng có thể mặc định cho mọi sản phẩm.
Làm rõ giao diện và phạm vi điều khiển
Nếu cần BMS, hãy yêu cầu thông tin về giao diện vật lý, giao thức và tài liệu tích hợp mà nhà sản xuất hỗ trợ. Không tự chỉ định một giao thức hoặc sơ đồ đấu nối khi chưa có tài liệu xác nhận. Cũng cần làm rõ lệnh nào được hỗ trợ, dữ liệu trạng thái nào có thể nhận được (nếu có) và có yêu cầu cấu hình bổ sung hay không.
Phạm vi điều khiển cũng ảnh hưởng đến phương án: doanh nghiệp cần thao tác một quạt hay nhiều quạt; điều khiển tại chỗ hay từ trung tâm; cần giám sát trạng thái hay chỉ gửi lệnh? Những câu trả lời này giúp đội M&E, đơn vị tích hợp BMS và nhà cung cấp thống nhất cấu hình cần khảo sát, thay vì chỉ trao đổi chung rằng “muốn điều khiển tập trung”.
Xác định cách vận hành khi mất kết nối
Cần hỏi rõ người vận hành có thể thao tác cục bộ ra sao nếu kết nối với hệ thống trung tâm gián đoạn hoặc BMS không sẵn sàng. Phạm vi phản hồi, trạng thái lỗi và cách khôi phục vận hành phải dựa trên thiết kế được xác nhận cho thiết bị cụ thể.
Đây không chỉ là vấn đề tiện lợi. Một phương án phù hợp với thực tế vận hành cần xác định ai phụ trách xử lý, thao tác nào vẫn có thể thực hiện và tài liệu nào được dùng khi bàn giao. Không nên tự giả định rằng remote hoặc bộ điều khiển tại quạt sẽ luôn duy trì đầy đủ chức năng trong mọi tình huống.
Chọn mô hình tích hợp theo nhu cầu vận hành
Không phải công trình nào cũng cần đưa quạt vào BMS, và không phải mọi nhu cầu đều cần một bộ điều khiển rời cho từng thiết bị. Hãy bắt đầu từ cách đội vận hành cần thao tác, mức độ giám sát mong muốn và phạm vi được xác nhận trên sản phẩm.
| Nhu cầu vận hành | Hướng xem xét | Nội dung cần xác nhận |
|---|---|---|
| Thao tác tại khu vực sử dụng | Vận hành độc lập bằng phương thức điều khiển của sản phẩm | Chức năng của bộ điều khiển hoặc remote trên đúng model |
| Quản lý nhiều quạt theo nhóm | Khảo sát phương án điều khiển tập trung | Thiết bị hỗ trợ, cách phân nhóm và phạm vi điều khiển được xác nhận |
| Quản lý từ hệ thống công trình | Đánh giá khả năng tích hợp BMS | Giao diện, giao thức, lệnh và dữ liệu trạng thái được hỗ trợ |
Vận hành độc lập tại khu vực sử dụng
Nếu nhu cầu chủ yếu là thao tác gần khu vực lắp quạt, phương thức điều khiển đi kèm có thể là điểm bắt đầu để đánh giá. Cần kiểm tra người vận hành có thể thực hiện những lệnh nào và phương thức đó có đáp ứng cách sử dụng thực tế không. Không nên suy rộng từ việc sản phẩm có remote sang các tính năng như điều khiển nhiều thiết bị hoặc lập lịch nếu tài liệu chưa xác nhận.
Điều khiển tập trung theo nhóm
Nếu doanh nghiệp muốn quản lý nhiều quạt từ một vị trí, hãy mô tả rõ khu vực, cách phân nhóm và thao tác cần thực hiện. Việc này giúp nhà cung cấp xác định có cần thiết bị hoặc cấu hình bổ sung hay không. Không nên tự đưa ra số lượng quạt tối đa cho mỗi nhóm khi chưa có dữ liệu của bộ điều khiển tương ứng.
Tích hợp với BMS của công trình
BMS phù hợp để xem xét khi nhu cầu quản lý thiết bị thuộc một hệ thống vận hành tập trung của công trình. Ở mức khái niệm, phương án cần xác định quạt và bộ điều khiển, giao diện được hỗ trợ, cùng hệ thống BMS liên quan. Sơ đồ đấu nối, giao thức và chức năng cụ thể phải do các bên có trách nhiệm xác nhận; không thể suy ra chỉ từ việc một sản phẩm có phương thức điều khiển từ xa.
Quy trình triển khai từ xác định yêu cầu đến chạy thử
Thống nhất phương án trước khi lắp đặt hoặc thay đổi thiết bị điều khiển giúp chủ đầu tư, đội M&E và đơn vị tích hợp làm rõ trách nhiệm. Các bước sau là khung phối hợp tham khảo, không thay thế thiết kế kỹ thuật hoặc quy trình chính thức của nhà sản xuất.
- Ghi nhận nhu cầu vận hành. Xác định ai sẽ thao tác, cần thay đổi tốc độ hay thực hiện lệnh khác, phạm vi thiết bị cần quản lý và có cần giám sát trạng thái hay không.
- Đối chiếu model và cấu hình. Cung cấp thông tin model dự kiến cho nhà cung cấp, đồng thời yêu cầu xác nhận các phương thức điều khiển và tài liệu tương thích áp dụng cho cấu hình đó.
- Chốt kiến trúc và trách nhiệm. Làm rõ phần việc của nhà cung cấp quạt, đội M&E và đơn vị tích hợp BMS. Chỉ sử dụng sơ đồ kết nối đã được các bên có trách nhiệm xác nhận.
- Thống nhất tiêu chí chạy thử. Ghi rõ các lệnh cần kiểm tra, phản hồi trạng thái nếu có, thao tác tại chỗ và cách xử lý khi mất kết nối. Tiêu chí phải phù hợp với chức năng đã được xác nhận, không phải danh sách tính năng giả định.
- Lưu hồ sơ bàn giao. Tập hợp tài liệu cấu hình, hướng dẫn vận hành và thông tin đầu mối hỗ trợ để đội quản lý có cơ sở xử lý khi cần.
Những lỗi cần tránh khi yêu cầu tích hợp
Một số vướng mắc xuất phát từ việc xem các loại động cơ và bộ điều khiển là giống nhau, hoặc hiểu rằng “có BMS” đồng nghĩa với việc mọi chức năng điều khiển đã sẵn sàng. Khi lập yêu cầu, tránh các lỗi sau:
- Chọn biến tần theo thông số chung mà chưa xác nhận khả năng tương thích với động cơ và bộ điều khiển của model.
- Mặc định remote có thể kết nối BMS, điều khiển nhiều quạt hoặc gửi phản hồi trạng thái.
- Yêu cầu “tích hợp BMS” nhưng chưa nêu rõ cần điều khiển gì và cần giám sát dữ liệu nào.
- Bỏ qua phương án thao tác tại chỗ khi hệ thống trung tâm không sẵn sàng.
- Dùng thông tin của model này để kết luận chức năng của model khác.
- Xem mô tả tính năng chung là bằng chứng cho khả năng tương thích của cấu hình cụ thể.
Câu hỏi thường gặp
Các câu trả lời dưới đây giúp xác định bước cần làm tiếp theo, nhưng không thay thế tài liệu kỹ thuật của model. Khi câu hỏi liên quan đến khả năng tương thích, cần xác nhận với nhà cung cấp theo đúng cấu hình dự kiến.
Quạt HVLS nào cũng có thể điều khiển tốc độ bằng biến tần không?
Không nên mặc định như vậy. Cần xác nhận loại động cơ, bộ điều khiển và hướng dẫn của nhà sản xuất cho đúng model trước khi lựa chọn biến tần. Tên gọi HVLS hoặc yêu cầu điều chỉnh tốc độ không đủ để xác định tính tương thích.
Có thể kết nối remote của quạt trực tiếp với BMS không?
Không thể kết luận nếu chưa biết thiết kế remote, bộ điều khiển và giao diện được hỗ trợ. Hãy hỏi nhà cung cấp xem cấu hình có tài liệu tích hợp BMS hay không, và xác nhận rõ những lệnh hoặc trạng thái có thể trao đổi.
Khi yêu cầu tích hợp BMS, doanh nghiệp cần chuẩn bị gì?
Nên chuẩn bị model dự kiến, mô tả cách vận hành, phạm vi quạt cần quản lý và danh sách lệnh hoặc trạng thái mong muốn. Đồng thời yêu cầu thông tin giao diện, giao thức và tài liệu tích hợp áp dụng cho cấu hình đó; không tự chọn thông số khi chưa được xác nhận.
FANARO có hỗ trợ điều khiển từ xa hoặc Website trên mọi dòng sản phẩm không?
Thông tin hiện có nêu điều khiển từ xa/Website tùy dòng sản phẩm, nên không thể khẳng định tính năng này có trên mọi dòng hoặc mọi cấu hình. Doanh nghiệp cần cung cấp model dự kiến để xác nhận chức năng được hỗ trợ. FANARO cũng công bố công nghệ PMSM Direct Drive; thông tin này không tự xác nhận khả năng dùng biến tần ngoài hoặc tích hợp BMS.
Khi đã xác định model và yêu cầu vận hành, doanh nghiệp có thể trao đổi với FANARO để làm rõ cấu hình và phạm vi tích hợp trước khi chốt phương án. Liên hệ: 0778 695 247 hoặc fanarosolutions.com.
