Điều kiện lắp quạt HVLS không thể kết luận chỉ từ diện tích nhà xưởng. Cần khảo sát kết cấu tại vị trí dự kiến treo, không gian vận hành, vật cản và khả năng tiếp cận thi công; sau đó đối chiếu với tài liệu của đúng model và hiện trạng công trình. Checklist dưới đây giúp chủ xưởng chuẩn bị thông tin và nhận biết những nội dung cần được người có chuyên môn xác nhận trước khi chốt phương án.
Điều kiện kết cấu cần được xác nhận trước khi lắp quạt HVLS
Quạt trần HVLS được lắp trên cao, vì vậy việc chọn vị trí không chỉ dựa vào khu vực cần lưu thông không khí. Cần xem xét đồng thời hồ sơ kết cấu, cấu kiện tại điểm treo và các điều kiện xung quanh. Checklist khảo sát ban đầu giúp thu thập dữ liệu, nhưng không chứng minh kết cấu đủ điều kiện lắp đặt hoặc thay thế xác nhận kỹ thuật.
Hồ sơ và hiện trạng kết cấu
Trước buổi khảo sát, hãy tìm bản vẽ kết cấu, bản vẽ hoàn công hoặc hồ sơ liên quan nếu nhà xưởng đang lưu giữ. Ghi lại thông tin về việc sửa chữa, gia cường, thay đổi công năng hoặc điều chỉnh hệ thống mái tại khu vực dự kiến lắp. Những thay đổi này có thể khiến hồ sơ cũ không phản ánh đầy đủ hiện trạng.
Tại công trình, xác định vị trí dự kiến treo thuộc cấu kiện nào, chẳng hạn dầm hoặc giàn mái, nếu thông tin này có thể nhận biết từ hồ sơ hay khảo sát. Ghi nhận các dấu hiệu bất thường quan sát được và nêu rõ khu vực nào chưa rõ lịch sử hoặc tình trạng. Không thể kết luận khả năng chịu tải chỉ bằng cách nhìn cấu kiện có vẻ chắc chắn; việc đánh giá cần dựa trên hồ sơ phù hợp và người có chuyên môn về kết cấu.
Vị trí treo và không gian vận hành
Ghi nhận hình dạng mái, chiều cao tại khu vực dự kiến và các cấu kiện đi qua vùng đó. Đồng thời, xem xét liệu vị trí có phù hợp với mục tiêu lưu thông không khí trong nhà xưởng hay không, thay vì chỉ chọn điểm dễ tiếp cận. Các yếu tố này cần được đối chiếu với tài liệu và phương án lắp của model cụ thể.
Không có một con số tải trọng, kích thước, khoảng cách treo hay khoảng cách giữa các quạt có thể áp dụng mặc định cho mọi nhà xưởng. Các yêu cầu đó phụ thuộc vào thiết bị, phương án lắp và điều kiện công trình; cần lấy từ tài liệu kỹ thuật thích hợp và được xác nhận theo hiện trạng thực tế.
Checklist khảo sát nhà xưởng trước khi chọn vị trí lắp
Một lượt khảo sát hữu ích cần kết hợp thông tin trên hồ sơ với tình trạng tại hiện trường. Chủ xưởng có thể dùng bảng dưới đây để chuẩn bị dữ liệu, chỉ ra phần còn thiếu và trao đổi rõ với đơn vị kỹ thuật. Nếu chưa có câu trả lời cho một mục, hãy ghi nhận là chưa xác định thay vì tự đưa ra giả định.
Thông tin về kết cấu và vị trí lắp
| Hạng mục cần chuẩn bị | Nội dung ghi nhận | Cần được đối chiếu |
|---|---|---|
| Hồ sơ công trình | Bản vẽ kết cấu, bản vẽ hoàn công hoặc hồ sơ hiện có; các thay đổi, sửa chữa liên quan | Hồ sơ có phản ánh đúng khu vực và hiện trạng dự kiến lắp hay không |
| Model dự kiến | Tên model hoặc tài liệu thiết bị đang được xem xét, nếu đã có | Yêu cầu lắp đặt của đúng model và phương án dự kiến |
| Điểm treo | Vị trí mong muốn và cấu kiện liên quan theo thông tin hiện có | Cấu kiện, điểm treo và phương án liên kết có phù hợp với hồ sơ và hiện trường không |
| Khu vực chưa rõ | Phần thiếu hồ sơ, lịch sử sửa chữa chưa rõ hoặc dấu hiệu cần đánh giá thêm | Có cần khảo sát bổ sung hoặc đánh giá của người có chuyên môn không |
Không tự suy ra cấu kiện phù hợp chỉ từ tên gọi hoặc hình dáng bên ngoài. Nếu thiếu bản vẽ hoặc có khác biệt giữa hồ sơ và hiện trường, hãy thông báo trước để các bên xác định cách đánh giá tiếp theo.
Vật cản, hệ thống kỹ thuật và hoạt động bên dưới

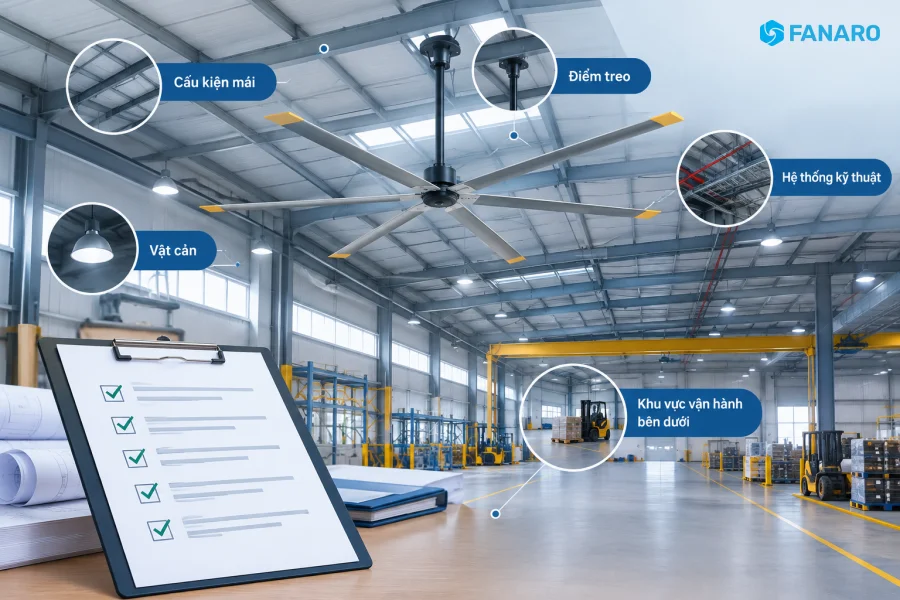

Liệt kê các yếu tố có thể ảnh hưởng đến vị trí hoặc không gian vận hành: dầm, giằng, đèn, sprinkler, đường ống, máng cáp, cầu trục và thiết bị khác. Ghi nhận thiết bị nào có thể di chuyển, thiết bị nào cố định và có hoạt động nào diễn ra thường xuyên bên dưới khu vực dự kiến lắp. Việc nhận diện trước giúp phương án được xem xét trong bối cảnh sử dụng thực tế.
Thông tin về vật cản không tự tạo thành kết luận rằng một vị trí đạt hay không đạt yêu cầu. Các bên cần đối chiếu bố trí hiện trạng với tài liệu của model và phương án lắp đã đề xuất, thay vì tự đặt khoảng cách an toàn chung.
Điều kiện thi công, vận hành và bảo trì
Chuẩn bị thông tin về lối đưa thiết bị và dụng cụ đến khu vực lắp, khả năng tiếp cận điểm làm việc và những hạn chế khi tổ chức thi công trong nhà xưởng đang hoạt động. Nêu rõ khu vực nào cần phối hợp dừng hoặc điều chỉnh hoạt động nếu cần; không tự mặc định điều kiện thi công khi chưa có phương án cụ thể.
Cũng nên trao đổi cách tiếp cận để kiểm tra hoặc bảo trì sau khi lắp. Hãy hỏi đơn vị liên quan về những điều kiện cần chuẩn bị và tài liệu bàn giao tương ứng với thiết bị. Không tự đặt lịch bảo trì, quy trình kiểm tra hay yêu cầu nghiệm thu nếu chưa có hướng dẫn áp dụng cho model và công trình.
Quy trình phối hợp để xác nhận phương án lắp đặt
Sau khi thu thập thông tin, chủ xưởng cần chuyển từ vị trí mong muốn sang phương án được đối chiếu với thiết bị và hiện trạng. Phân định rõ ai cung cấp dữ liệu, ai đánh giá kết cấu và tài liệu nào làm căn cứ giúp tránh nhầm trao đổi sơ bộ với xác nhận kỹ thuật cuối cùng.
1. Tập hợp thông tin hiện có
Chủ xưởng hoặc bộ phận kỹ thuật nội bộ chuẩn bị hồ sơ công trình, thông tin về các thay đổi đã biết, ảnh hiện trạng nếu có và khu vực cần cải thiện lưu thông không khí. Ghi rõ model đang cân nhắc nếu đã xác định. Tách thông tin đã có căn cứ khỏi phần chưa rõ để người khảo sát biết nội dung nào cần kiểm tra thêm.
2. Đối chiếu thiết bị với điều kiện công trình
Đơn vị cung cấp giải pháp có thể trao đổi về model dự kiến và các dữ liệu cần có để xem xét phương án. Nếu hồ sơ chưa đủ hoặc không khớp với hiện trạng, cần xác định nhu cầu khảo sát tại chỗ thay vì chốt vị trí chỉ qua mô tả chung. Quạt trần HVLS FANARO được giới thiệu cho không gian rộng, trần cao như nhà xưởng, nhưng thông tin này không xác nhận sẵn rằng một model hoặc vị trí cụ thể phù hợp với mọi công trình.
3. Xác nhận phần kết cấu và phương án liên kết
Người có chuyên môn phù hợp cần đánh giá cấu kiện, điểm treo, phương án liên kết và các yêu cầu liên quan theo đúng model, tài liệu kỹ thuật và hồ sơ thực tế. Vai trò cụ thể của từng bên cần được thống nhất theo công trình và yêu cầu áp dụng. Chủ xưởng nên hỏi rõ nội dung nào đã được xác nhận, nội dung nào còn là giả định và ai chịu trách nhiệm cho từng phần.
4. Thống nhất phương án trước khi thi công
Trước khi triển khai, các bên nên thống nhất vị trí, phạm vi công việc, điều kiện tiếp cận và tài liệu làm cơ sở cho phương án. Nếu có thay đổi tại hiện trường so với thông tin đã khảo sát, cần báo lại để đánh giá ảnh hưởng trước khi tiếp tục. Sau lắp đặt, việc kiểm tra và bàn giao cần theo hướng dẫn của nhà sản xuất và quy trình áp dụng cho công trình; không thay thế bằng một danh mục tự đặt.
Những sai sót cần tránh khi chuẩn bị lắp quạt HVLS
Các quyết định dựa trên cảm quan có thể bỏ qua kết cấu hoặc điều kiện vận hành của nhà xưởng. Nhận diện những sai sót dưới đây giúp chủ xưởng biết khi nào cần dừng việc chốt vị trí và yêu cầu thêm thông tin hoặc đánh giá.
- Chọn vị trí chỉ dựa trên diện tích sàn hoặc chiều cao ước lượng. Những dữ liệu này chưa đủ để xác định điểm treo hay phương án lắp.
- Coi dầm hoặc giàn mái nhìn chắc chắn là có thể treo thiết bị. Hình thức bên ngoài không thay thế việc đánh giá hồ sơ, cấu kiện và hiện trạng.
- Lấy yêu cầu của model khác áp dụng cho thiết bị đang cân nhắc. Tải trọng, cấu tạo liên kết và điều kiện lắp cần được đối chiếu theo đúng tài liệu liên quan.
- Bỏ qua hệ thống kỹ thuật và hoạt động bên dưới. Vật cản, thiết bị chuyển động hoặc cách sử dụng khu vực có thể ảnh hưởng đến phương án cần xem xét.
- Bắt đầu thi công khi chưa rõ trách nhiệm xác nhận. Cần thống nhất ai đánh giá kết cấu, tài liệu nào làm căn cứ và cách xử lý khi hiện trường khác hồ sơ.
Câu hỏi thường gặp trước khi lắp quạt HVLS trong nhà xưởng
Các câu hỏi sau giúp phân biệt thông tin chủ xưởng có thể chuẩn bị trước với kết luận cần được đưa ra sau khi đối chiếu model và kết cấu thực tế. Nếu dữ liệu còn thiếu, hãy xem đó là nội dung cần khảo sát thêm, không phải cơ sở để tự suy ra phương án.
Chỉ biết diện tích và chiều cao nhà xưởng đã chọn được vị trí lắp chưa?
Chưa. Diện tích và chiều cao là một phần thông tin về không gian, nhưng chưa cho biết cấu kiện tại điểm treo, tình trạng hiện trường, vật cản hay yêu cầu của model. Cần kết hợp các dữ liệu đó với khảo sát và đánh giá kỹ thuật phù hợp trước khi chốt vị trí.
Có thể xác định kết cấu đủ điều kiện treo quạt bằng cách quan sát mái không?
Không nên kết luận chỉ bằng quan sát. Hồ sơ kết cấu, lịch sử thay đổi và đánh giá của người có chuyên môn cần được xem xét khi xác nhận cấu kiện và phương án liên kết. Nếu phát hiện dấu hiệu bất thường hoặc thiếu thông tin, hãy báo lại để xác định bước đánh giá tiếp theo.
Ai cần xác nhận kết cấu và phương án liên kết trước khi thi công?
Cần xác định rõ vai trò của đơn vị cung cấp giải pháp, bộ phận kỹ thuật của chủ xưởng và người có chuyên môn về kết cấu theo yêu cầu của công trình. Trước khi triển khai, hãy thống nhất ai xác nhận từng nội dung và tài liệu nào làm cơ sở; không mặc định rằng tư vấn chọn thiết bị đồng nghĩa với xác nhận kết cấu.
Nếu không có bản vẽ kết cấu thì chủ xưởng nên chuẩn bị gì?
Hãy cung cấp những hồ sơ hiện có, thông tin về sửa chữa hoặc thay đổi tại khu vực, ảnh hiện trạng nếu có và vị trí dự kiến lắp. Nêu rõ bản vẽ nào không tìm thấy và phần nào chưa xác định. Các bên có thể dựa trên đó để trao đổi về việc khảo sát hoặc đánh giá bổ sung; không nên thay hồ sơ thiếu bằng ước lượng.
FANARO cung cấp các giải pháp lưu thông và đối lưu không khí ứng dụng công nghệ HVLS, trong đó có dòng quạt trần dành cho không gian rộng, trần cao như nhà xưởng. Để xem xét mức độ phù hợp với công trình cụ thể, doanh nghiệp có thể liên hệ FANARO để trao đổi về hiện trạng, model dự kiến và nhu cầu khảo sát; phương án cuối cùng cần được đối chiếu với kết cấu và tài liệu kỹ thuật liên quan.
